はじめに

最近ピンクのコーティング・ダイヤモンドが市場に出回りはじめています。この報告書を用意している間にもGIAから同じものと思われるコーティング処理ダイヤモンドに関する報告がありましたが、今回は当所がこれまでに調査した結果を報告させていただきます。
現在流通しているものはメレサイズ中心で、当所で検査したコーティング・ダイヤモンドの重量は0.03ct～0.17ctの範囲でした。これらの石については、以下に報告する鑑別特徴を持つため鑑別は可能です。しかしながら、メレサイズの場合ルースの状態でもルーペでの識別は難しく、石留めされた場合にはさらに鑑別が困難になります。
コーティング・ダイヤモンドの流通の背景としては、メレサイズの天然ピンク・ダイヤモンドの主な供給源であったアーガイル（Argyle）鉱山からの供給が減少し、価格が上昇していることが一因と考えられます。

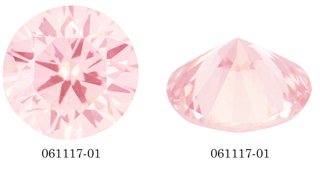

コーティング・ダイヤモンドの特徴

　＊コーティングされたダイヤモンドはグレーディングを行ないません。

１　拡大検査および微分干渉顕微鏡検査

ａ．フェイスダウンの状態でパビリオン・ファセットを斜光照明法(蛍光管による落射照明)により表面の観察をすると、通常のダイヤモンドには見られない金属光沢感があり、やや緑がかった色調の印象を与えます。

ｂ．コーティングが観察されるのは、パビリオン・ファセットのみです。

ｃ．コーティングが剥れた部分が見られます（写真１）。写真では特に大きく剥れたものを撮影していますが、多くのものは小さくて高倍率に拡大しないと観察できないと思われます（写真２）。

ｄ．コーティング部分が不均一で流れたような模様が見られます。微分干渉顕微鏡で観察するとより明瞭に観察出来ます（写真３、４、５）。

ｅ．スリキズが見られます（写真６）。

ｆ．メレに使用される天然ピンク・ダイヤモンドのほとんどはType I でダイヤモンド内部にピンク色の色帯（塑性変形が起こるすべり面に沿う）が観察されますが、今回鑑別したピンクのコーティング・ダイヤモンドには、それらの色帯は観察されませんでした。

写真1　剥がれた跡

写真2　微小な剥がれ

写真3　流れたような跡

写真4　同左、微分干渉

写真5　垂れたような跡

写真6　スリキズ（微分干渉）

２　蛍光Ｘ線元素分析（EDXRF）

クラウン側とパビリオン側の双方で測定を試みました。
クラウン側は、不純物が少ないのに対し、パビリオン側からは、Si（珪素）、Ca（カルシウム）が検出され、その他にAu（金）がわずかに確認されました。

３　LA-ICP-MS（レーザー・アブレーション・ICP・質量分析）

蛍光Ｘ線元素分析では、金の存在が検出限界に近かったため、確認のため微量元素の測定に最も適したLA-ICP-MSでの分析も行ない、コーティング層から金の存在が確認されました。

※ なお、LA-ICP-MSは基本的に準破壊検査であり、わずかですがダイヤモンドに損傷を与えることになるため、通常この検査はコーティングのダイヤモンドには行いません。

４　その他の検査

紫外・可視分光および赤外分光（FT－IR）の検査から、今回遭遇したピンクのコーティング・ダイヤモンドは、アーガイル鉱山産の天然ピンク・ダイヤモンドの特徴とは一致しませんでした。

コーティングの耐久性

拡大検査で見られた剥れた跡やスリキズの痕跡は、アルコール等で拭いても取れることはありませんでした。以下に超音波洗浄器、冷却、酸、による耐久性実験の結果をまとめます。

上記実験結果およびGIAの報告から、当該コーティングは強酸に対し確実な耐久性は無いと考えられます。（なお、耐久性のテストでコーティングが完全に除去された後、カラーグレードしたところFancy Pinkに見えていたものがG～H（ケープスケール）になりました。）
従来のコーティング処理の対象である大きめのサイズとは異なりメレサイズが主流であるため、特にピンク・メレの取り扱いによりいっそうの注意が必要でしょう。
